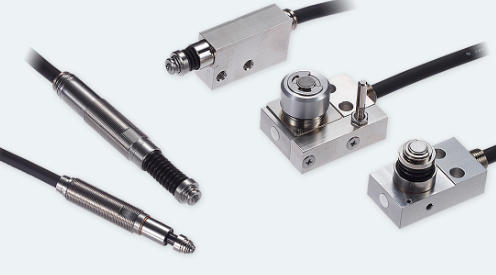

日本美德龍METROL高度精密儀器MT傳感器的技術支持

核心參數（標準 MT 系列）

• 重復精度：≤0.5μm（全量程）

• 接觸力：1.0–1.5N（低沖擊）

• 防護等級：IP67（防水、防油、防切屑）

• 工作溫度：0–80℃

• 輸出模式：常開 NO / 常閉 NC（無源開關信號）

• 主體材質：不銹鋼（SUS304），觸頭為耐磨合金

• 尺寸規格：外徑 φ8/φ10/φ12mm，長度 38–84mm

二、型號命名與選型（MT 系列）

• P08DB-AL：φ8mm，常閉，LED 燈，直進式

• P10DA-AM：φ10mm，常開，無 LED，偏角式

• P12DLB-A：φ12mm，常閉，長行程，耐沖擊

• 定制化：可改觸頭（M2.5 螺紋兼容第三方測頭）、線纜長度、防護靴、接觸力調節

三、安裝與接線技術支持

1. 安裝規范

• 固定方式：螺紋鎖緊（M8/M10/M12），扭矩1.2–1.5N·m，防松膠固定

• 安裝姿態：觸頭垂直于被測面，避免側向受力（偏角≤5°），否則精度衰減、壽命縮短

• 行程預留：預行程 0.2–0.5mm，超行程≥2mm，防硬撞擊

• 環境隔離：遠離強電磁源（變頻器、電機），線纜固定防拉扯，最小彎曲半徑≥線纜直徑 5 倍

2. 接線定義（2 芯 / 3 芯）

• 2 芯（無 LED）：棕 = Vcc（12–24VDC），藍 = GND / 信號輸出

• 3 芯（帶 LED）：棕 = Vcc，藍 = GND，黑 = LED 負極

• 電氣規格：負載電流≤50mA，耐壓 30VDC，嚴禁過載 / 反接

四、日常調試與精度校準

1. 精度校驗（必做）

• 工具：千分表（精度 0.1μm）、剛性工裝

• 步驟：

1. 傳感器固定，觸頭垂直頂千分表測頭

2. 緩慢進給，觸發信號后回退，重復 10 次

3. 讀數極差≤0.5μm為合格，超差需檢查安裝 / 觸頭磨損

2. 常見調試問題

• 信號不穩：安裝剛性不足→加固工裝；線纜干擾→屏蔽線接地；觸頭污染→酒精清潔

• 無信號：接線反接→調換棕藍線；觸頭卡死→拆解清潔（無電子元件，可機械復位）；超行程損壞→更換傳感器

• 精度漂移：側向受力→調整姿態；溫度過高→降溫至 80℃以下；觸頭磨損→更換測頭

五、維護保養技術支持

1. 日常點檢（每日）

• 目視：觸頭無變形、裂紋、磨損；線纜無破損、老化；固定螺紋無松動

• 功能：手動觸發觸頭，LED 正常亮滅（帶 LED 款），信號輸出穩定

2. 定期維護（月度 / 季度）

• 清潔：酒精擦拭觸頭及主體，去除切屑、油污，禁用砂紙 / 鋼絲刷

• 緊固：檢查安裝螺紋、接線端子扭矩，防松防脫

• 精度復測：按校準流程校驗，超差及時處理

3. 長期存放（＞1 個月）

• 清潔干燥，觸頭保護帽防護；存放于干燥通風處，溫度 - 10–40℃；避免重壓、彎折線纜

六、故障診斷與維修

1. 典型故障與對策

• 漏電 / 短路：線纜破損→更換線纜；進水受潮→烘干（80℃，2 小時）；內部密封失效→報廢（不可維修）

• 觸頭不復位：異物卡滯→拆解清潔；彈簧疲勞→更換傳感器（無單獨彈簧配件）

• 壽命短（＜10 萬次）：側向受力→調整安裝；超行程撞擊→增加緩沖；接觸力過大→定制低力型號

2. 維修禁忌

• 嚴禁拆解主體：內部精密機械結構，拆解后精度永久失效

• 嚴禁電子改裝：無放大器設計，加裝電路會導致漂移 / 誤觸發

• 嚴禁混用非原裝觸頭：材質 / 精度不匹配，影響重復性

七、官方技術支持渠道（中國區）

• 電話：021-62485843（工作日 9:00–17:30）

• 傳真：021-62485356

• 服務：提供免費選型、安裝指導、精度校準、故障分析、定制化開發；常備庫存，標準型號次日發貨

八、應用場景適配建議

• CNC 機床：刀具對刀、工作臺原點定位，替代傳統對刀儀，降低成本

• 汽車產線：焊接工位定位、夾具在位檢測，抗油污 / 焊渣

• 自動化設備：機械手抓取到位、限位開關，低沖擊保護工件
